시네마 4D 풍선글자 만들기 (Cinema 4D Balloon Text)

2021년도 디자인 트렌드 중 하나가 바로 3D Text로 선정이 되었다고 합니다.

그만큼 UX / UI / 그래픽 등 다양한 분야에서 3D의 활용도가 커지고 있는 것 같습니다.

2021년도 디자인 트렌드에 맞춰서 이번에는 풍선처럼 부풀어 오르는 시네마 4D 풍선글자 만들기 (Cinema 4D Balloon Text)를 해보고자 합니다.

---

2021년도 디자인 트렌드에 대해서 더 살펴보고 싶으신 분들은 아래에 링크를 연결해 두도록 하겠습니다.



https://graphicmama.com/blog/graphic-design-trends-2021

Graphic Design Trends in 2021 That Will Cause Revolution | GraphicMama

---

시네마 4D 풍선글자 만들기 (Cinema 4D Balloon Text)

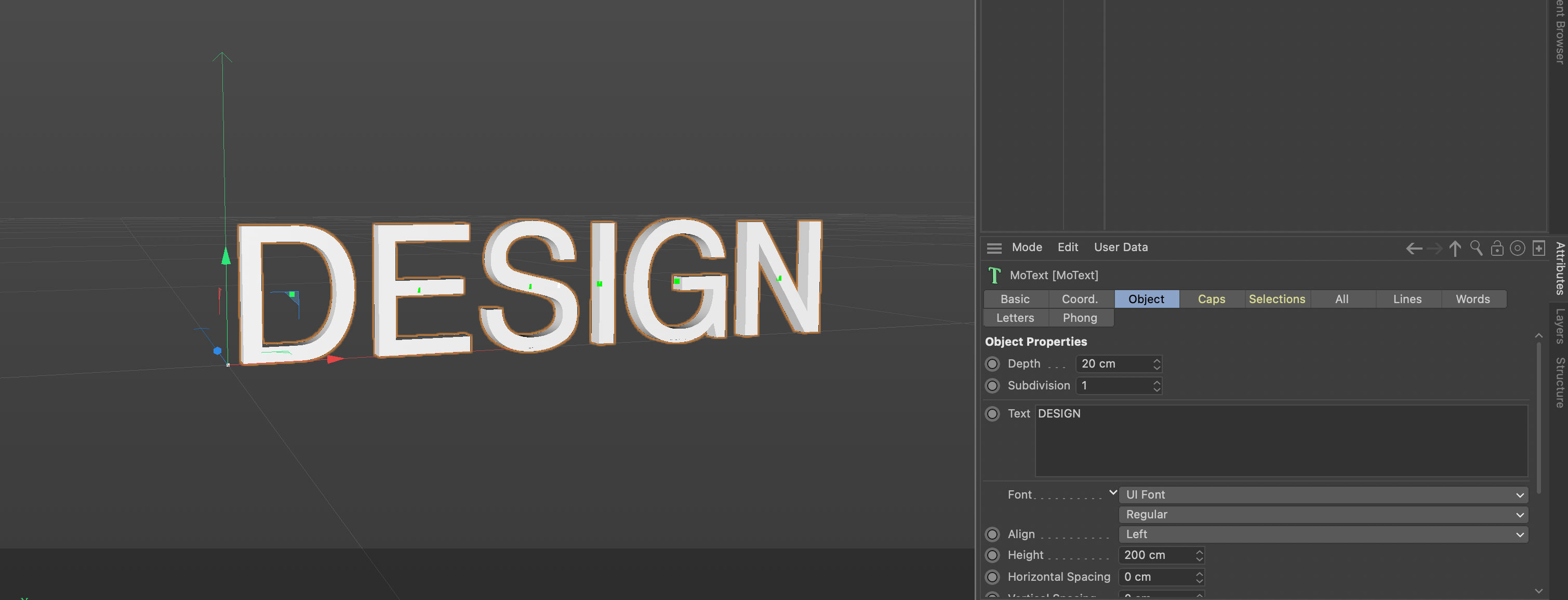

1. MoText를 활용하여 자신이 원하는 텍스트를 입력해 줍니다.

맨 처음 MoText를 작동시키면 TEXT라는 기본 형태가 나옵니다.

MoText의 Attributes에 들어가서 Text 칸에 자신이 원하는 글자를 입력해 주시면 됩니다.

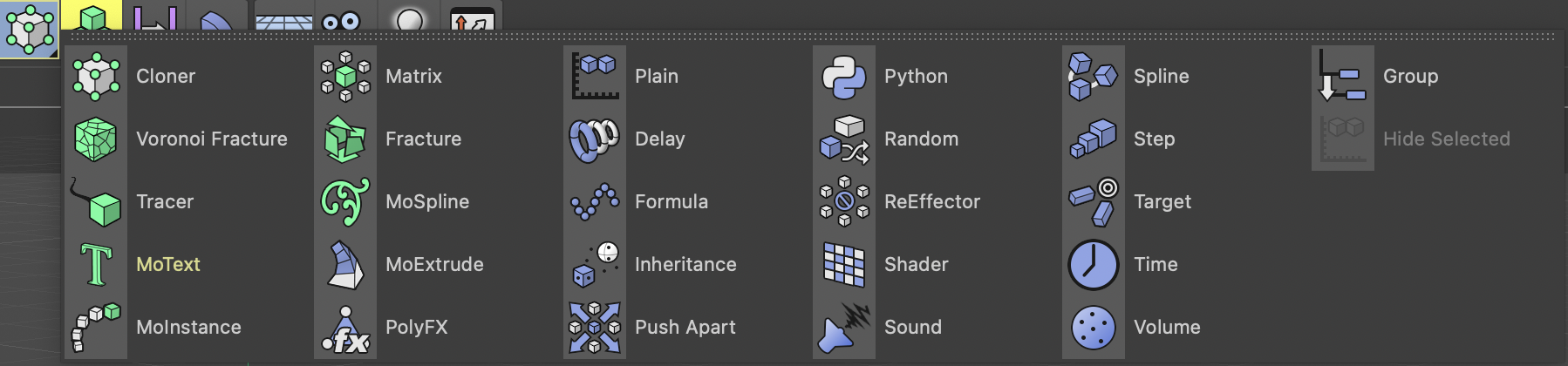

MoText를 클릭해주시면 됩니다.

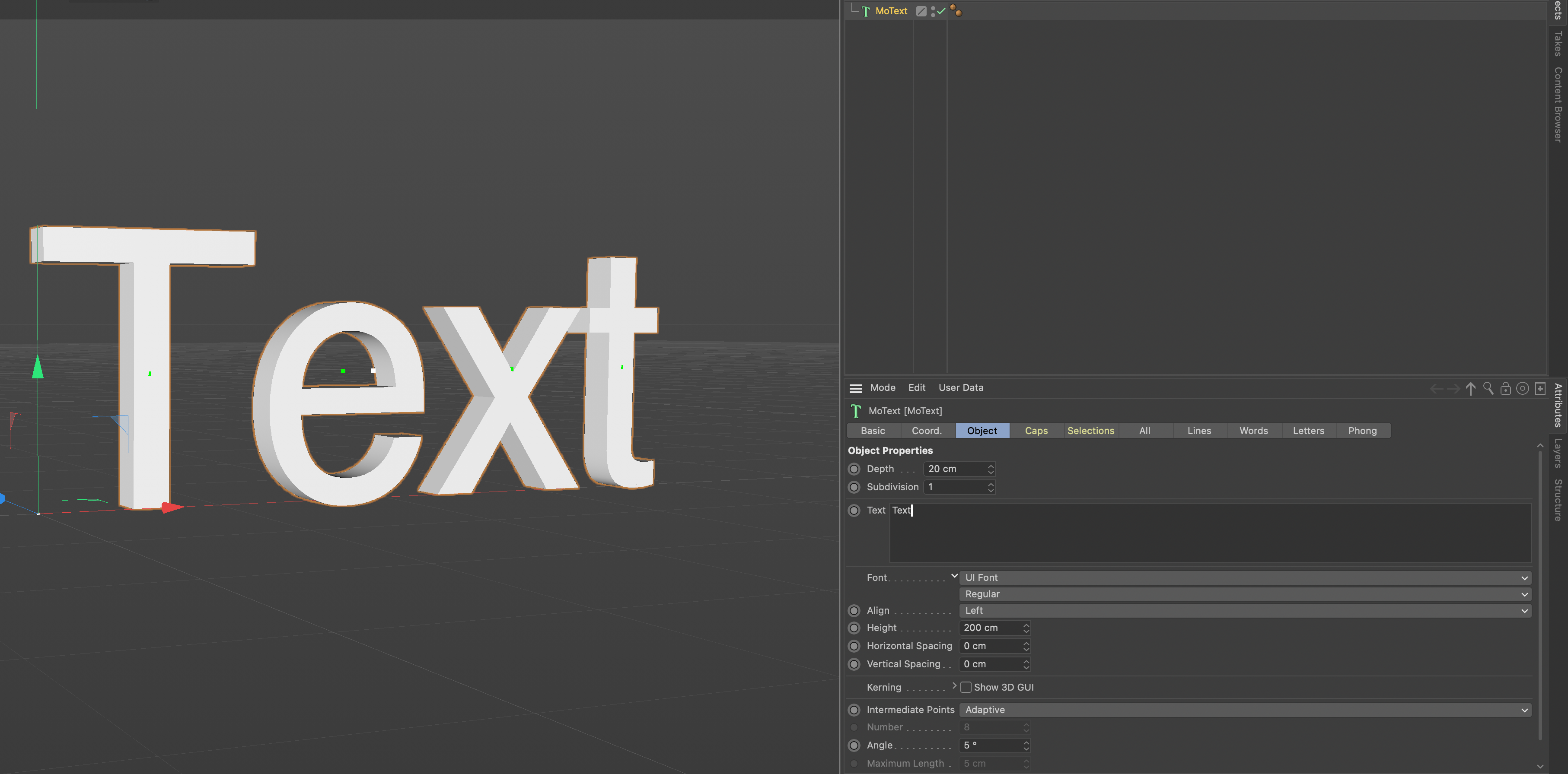

MoText 실행 후 Text칸에 글자를 입력해주세요.

자신이 원하는 글자를 입력해주시면 됩니다.

입력한 글자에 따라 형태가 변형되는 것을 확인할 수 있습니다.

---

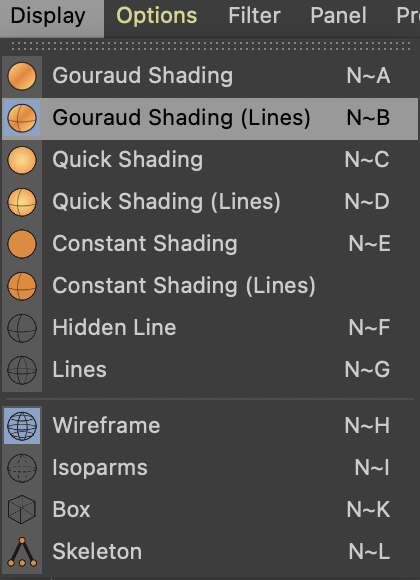

2. 원활하게 그리드를 분배하기 위해서 Display를 Gouraud Shading (Lines) 모드로 변경해줍니다. (단축키 N~B)

나중에 효과를 넣었을 때 그리드가 엉켜 제대로 애니메이션이 작동되지 않을 경우를 방지하기 위해서 해줍니다.



Display를 Gouraud Shading (Lines) 모드로 변경해줍니다. (단축키 N~B)

---

3. MoText 설정에서 Object와 Cap을 적용하여 그리드를 더 원활하고 형태를 부드럽게 변경해주시면 됩니다.

(각자 적은 글자의 형태에 따라 보면서, 수치를 맞춰주시면 됩니다. 균일하게 그리드를 나올 있도록 수치를 조절하는 것이 좋습니다.)



• MoText - Object - Subdivision
• MoText - Caps - Size
• MoText - Caps - Caps Type (Regular Grid) - Size

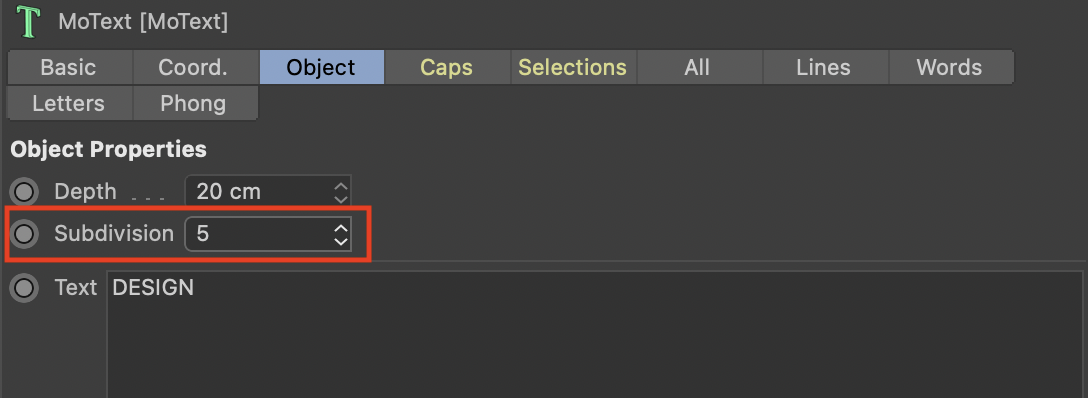

MoText - Object - Subdivision

MoText - Caps - Size / MoText - Caps - Caps Type (Regular Grid) - Size

---

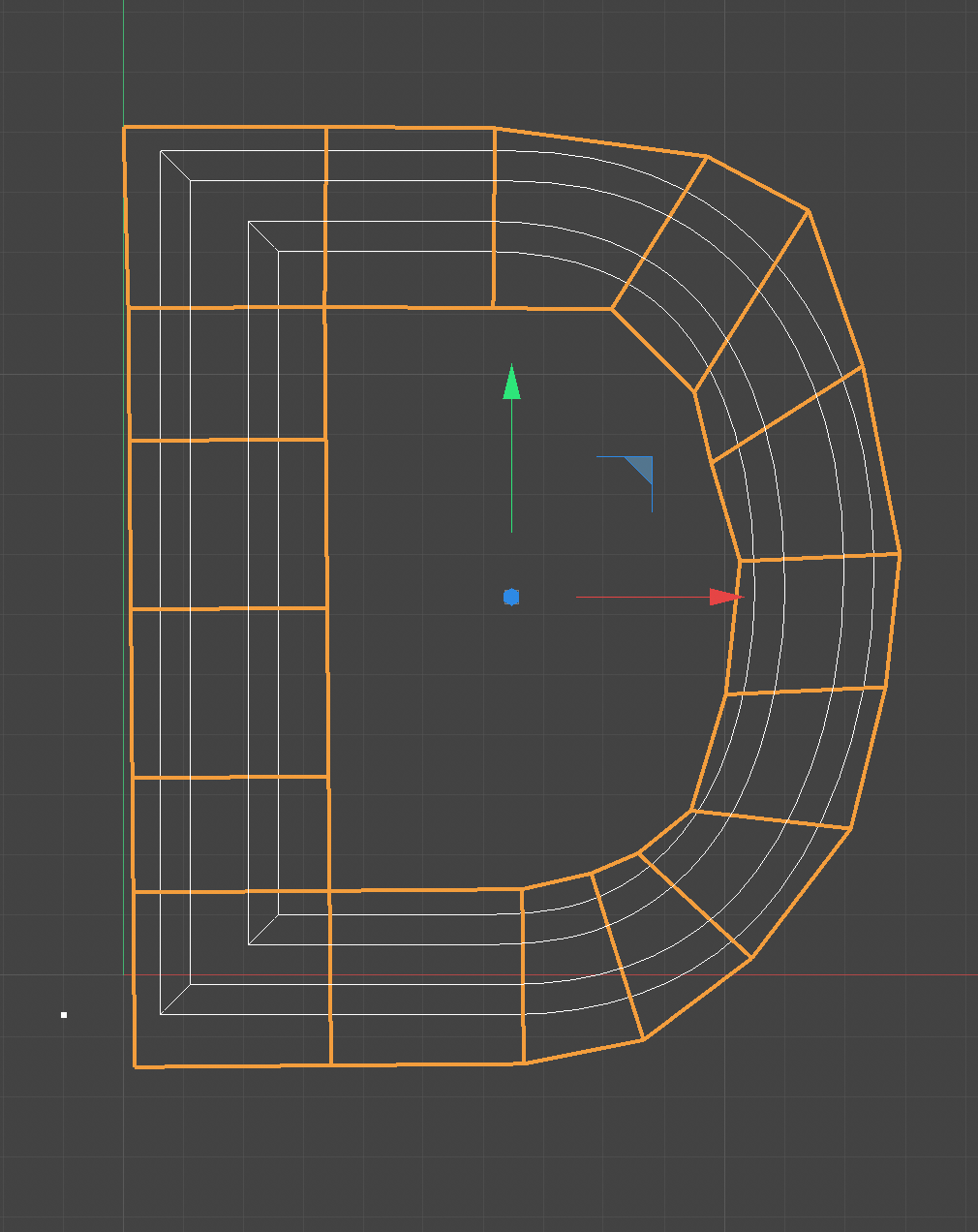

4. 상단 메뉴창의 Mesh - polygon Pen (단축키 M~E)를 선택하여서 텍스트 형태에 따라서 소프트바디가 적용될 부분을 만들어 줍니다.

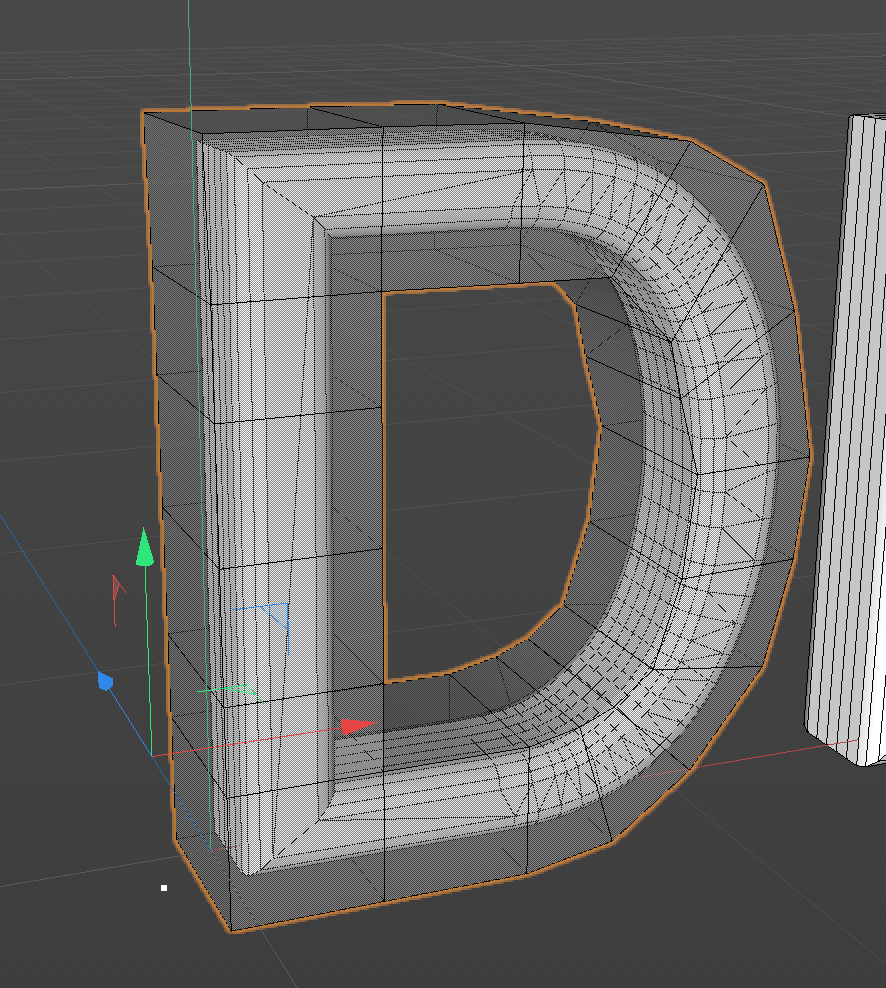

폴리건 펜을 사용하여서 글자 모양 그대로 면을 형성 후 Extrude를 사용해서 두께를 만들어 주시면 됩니다.

Extrude로 두께 생성할 경우 Extrude-Options에서 Create Caps를 체크하셔야 뚫린 면이 없이 생성할 수 있습니다.

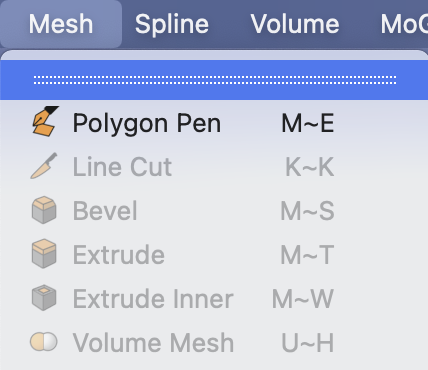

Mesh - polygon Pen (단축키 M~E)

폴리건 펜을 사용하여서 글자 모양 그대로 면을 형성 후 Extrude를 사용해서 두께를 만들어 주시면 됩니다.

Extrude 로 두께 생성할 경우  Extrude-Options에서 Create Caps 를 체크하셔야 뚫린 면이 없이 생성할 수 있습니다.

※ 위의 글자 모양을 그대로 다시 폴리건펜으로 만들어 주는 이유는?

소프트 바디를 사용할 경우, 면이 많으면 렉이 걸리고 속도가 현저히 떨어질 수 있습니다.

그래서 간단한 면의 구조의 오브젝트 형태에 디포머 메쉬를 적용하여 소프트 바디를 사용해

풍선효과를 나타내기 위해서 입니다.

---

5. 부풀어 오는 텍스트를 가두기 위해 큐브를 사용해서 틀을 만들어줍니다.

(큐브는 여기서 감옥처럼 글자를 고정시키고 더 이상 흘러내지 않도록 설정할 것입니다.)



큐브를 사용해서 틀을 만들어줍니다.

※ 사진처럼 특정 오브젝트만 투명하게 보고 싶을 경우,

오브젝트 - Basic - X-Ray를 체크해주시면 됩니다!

---

6. Motext를 C를 눌러서 깨준 다음, Connect Object + Delet를 눌러서 하나의 폴리건으로 만들어 줍니다.

그 후 Polygon Pen으로 만든 면에는 Soft body를,

텍스트에는 디포머 Mesh를 적용하고 Cube에는 Collider body를 적용 후 Static Mesh로 변경시켜 줍니다.

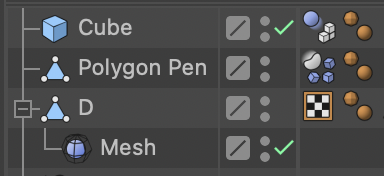

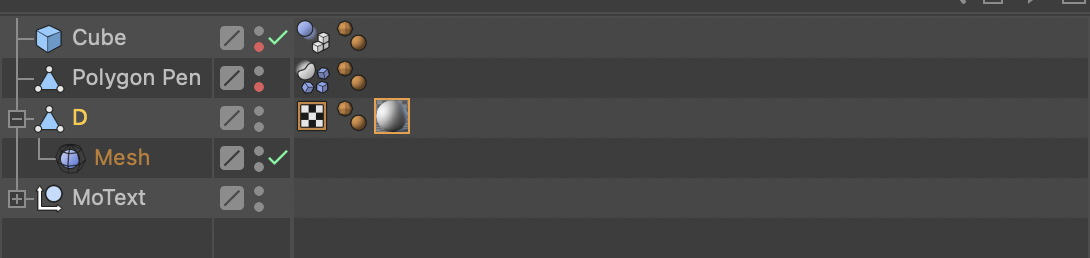

각 오브젝트에 들어간 효과들입니다.

Collider body를 적용 후 Static Mesh로 변경시켜 줍니다.

---

7. Mesh에 Object - Cages에 Polygon Pen 오브젝트를 넣은 후 Initialize를 클릭해줍니다.



Mesh에 Object - Cages에 Polygon Pen 오브젝트를 넣은 후 Initialize를 클릭해줍니다.

---

8. Polygon Pen에 적용했던 Soft body에서 Pressure 값을 올려주시면 됩니다.

(그러면 이제 부풀어 오는 글자 애니메이션이 적용이 됩니다.)



Soft body에서 Pressure 값 / 부풀어 오는 힘을 나타내는 것입니다.

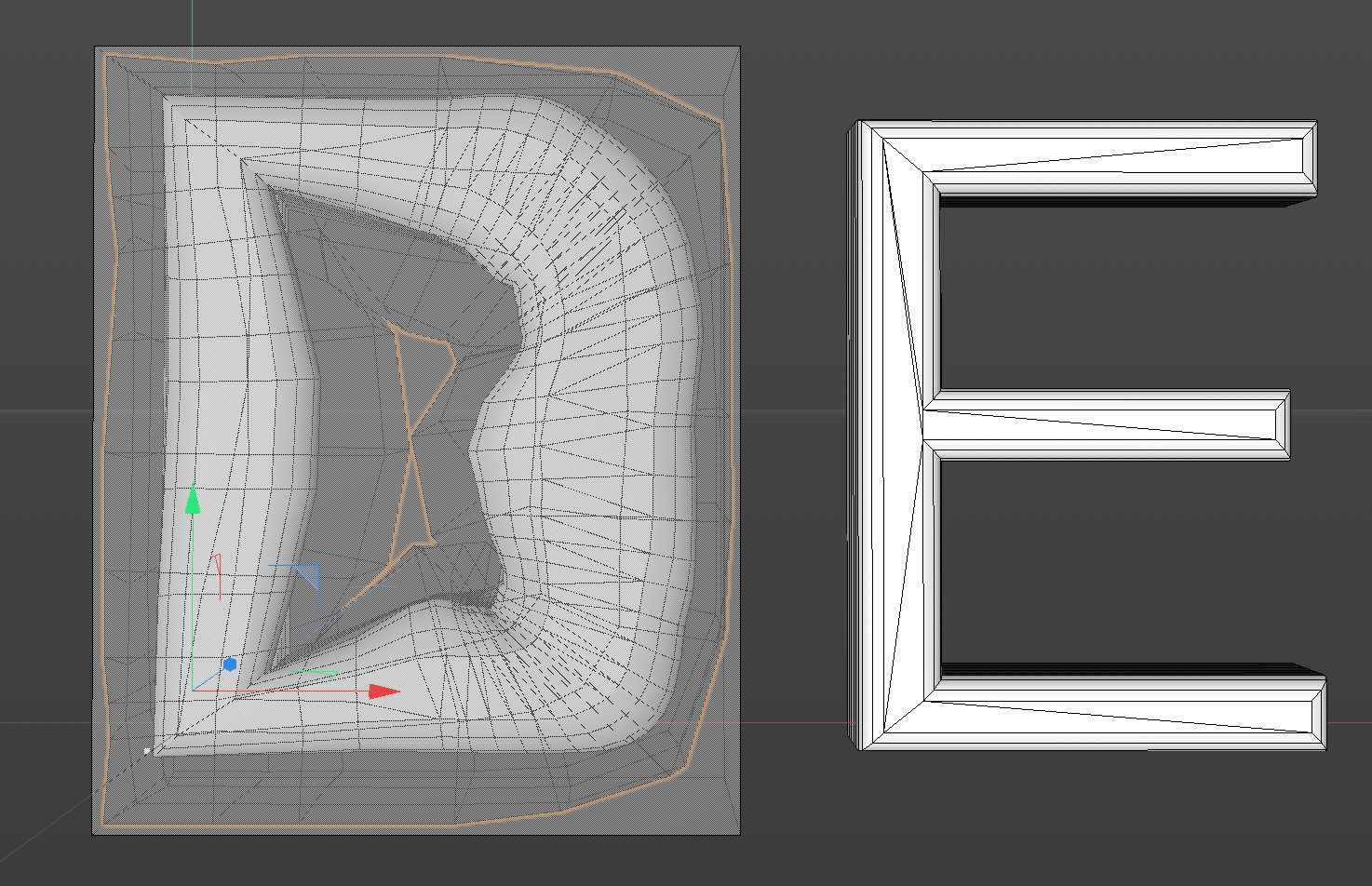

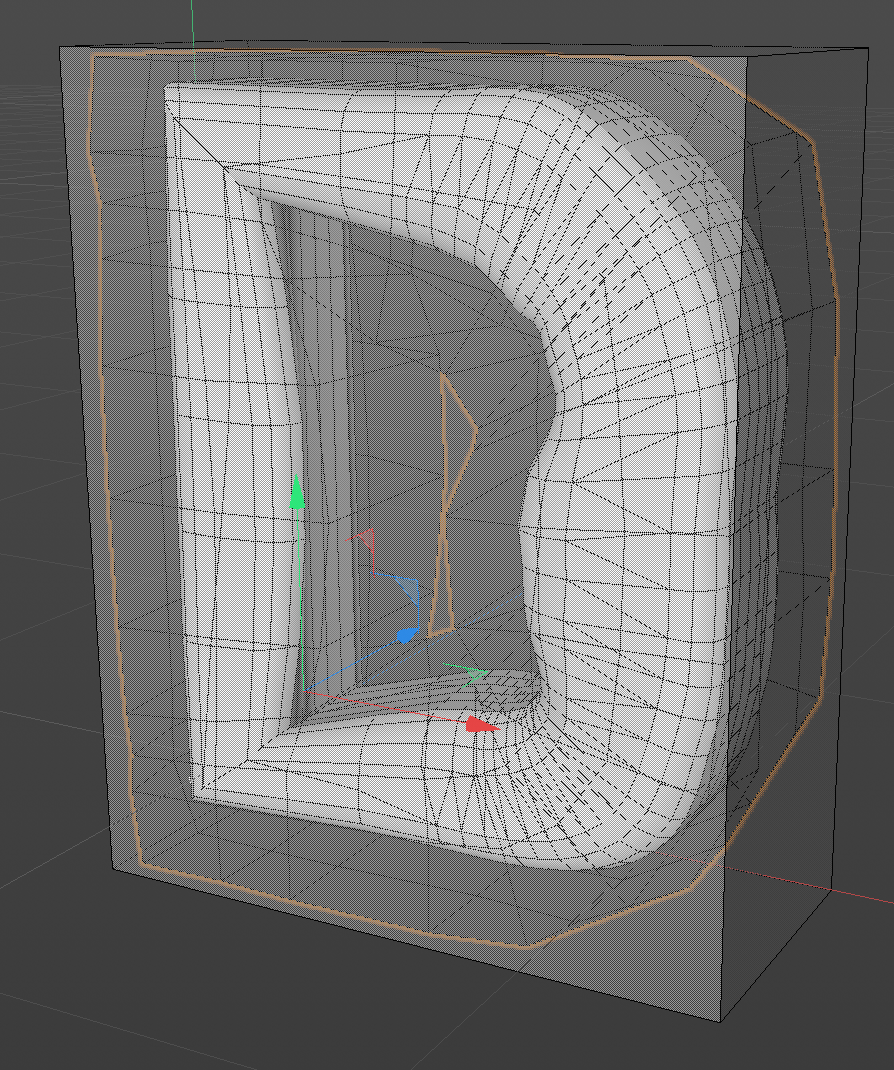

문제점 발생의 예시입니다.

하지만 자세히 보면 틀을 잡았던 큐브 모양의 범위에 벗어나는 문제가 발생할 수 있습니다!

그 문제를 해결하기 위해서 애니메이션의 정밀도를 올려주는 설정 값을 다시 재설정 해야합니다.

---

9. 애니메이션 정밀도 올리는 방법

• Edit - Project Setting 클릭
• Attributes창에서 Project - Dynamics - Expert - Steps per Frame값을 올려주시면 됩니다!

Project - Dynamics - Expert - Steps per Frame값

문제점 해결

(그러면 좀 더 정밀한 애니메이션이 적용되는 것을 확인 할 수 있습니다.)

---

10. 마지막으로 렌더링을 할 경우, Cube와 Polygon Pen의 렌더를 꺼두신 후,

각자 원하는 배경과 재질을 입혀서 글자를 렌더링하여 자유롭게 활용하시면 됩니다.



Cube와 Polygon Pen의 렌더링시 보이지 않도록 빨간색 표시체크해주세요.

완성본 예시

---

이렇게 다소 어렵지만, 10단계로 나누어서

풍선처럼 부풀어 오르는 시네마 4D 풍선글자 만들기 (Cinema 4D Balloon Text)를 만들어 보았습니다.

배웠던 것을 다시 한 번 복습하면서, 자신의 텍스트에 맞게 수치를 조절하면서 더 자연스러운 느낌을 연출하면 될 것 같습니다.



참고자료로 예시파일을 첨부하겠습니다. 보시고 살펴보면서 따라가지 못한 부분, 이해하지 못한 부분을 살펴보시길 바랍니다.





Cinema 4D Balloon Text.c4d

0.83MB
